LD智能型電磁流量計

來源：m.dolis.cn 點擊：發布時間：2019/5/7 9:02:03

電磁流量計

一、產品特點：

▲管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。

▲測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。

▲在現場可根據用戶實際需要在線修改量程。

▲高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。

▲采用SMD器件和表面貼裝（SMT電路可靠性高）。

▲采用16位嵌入式微處理器，運算速度快，精度高，可編程頻率低頻矩形波勵磁，提高了流測量的穩定性，功耗低。

▲全數字量的處理，抗干擾能力強，測量可靠，精度高，流量測量范圍可達150:1

▲超低EMI開關電源，使用電源電壓變化范圍大，抗EMC好

▲內部具有三個積算器可分別顯示正向累計量及差值積算量，內部設有不掉電時鐘，可記錄16次掉電時間

▲具有RS485、RS232、Hart和Modbus等數字通訊信號輸出。

▲具有自檢與自論功

二、主要技術參數

●公稱通徑系列DN(mm)

管道式四氟襯里：

10,15,20,25,32,40,50,65,80,100,125

150,200,250,300,350,400.450,500,600

管道式橡膠襯里：

40，50，65，80，100，125，150，200，300

350，400，500，600，800，1000，1200

注：特殊規格可以定制

● 流動方向

正，反，凈流量，

量程比：150：1

重復性誤差：測量值的±0.1%

● 精度等級：管道式：0.5級，1.0級

● 被測介質溫度：

普通橡膠襯里：-20~+60℃

高溫橡膠襯里：-20~+90℃

聚四氟乙烯襯里：-30~+100℃

高溫型乙烯襯里：-30~+180℃

● 額定工作壓力：

管道式：DN10—DN65：≤2.5Mpa, DN80—DN150：≤1.6Mpa,

DN200—DN1200：≤1.0Mpa

● 流量測量范圍：

流量測量范圍對流速度范圍是0.3—15m/s

● 電導率范圍：

被測流體電導率≥5μs/cm

大多數以水為成份的介質，其導電率在200-800μs/cm范圍內，均可選用電磁流量；

● 輸出電流及負載電阻：

4~20mA全隔離負載電阻＜750歐姆脈沖頻率0-1KHZ光電隔離OCT外接電源≤35V

導通時集電極最大電流為25mA

● 電極材料：

含鉬不銹剛、鈦（Ti）、鉭（Ta）、哈氏合金（H）、鉑（Pt）或其他特殊電極材料

● 防護等級：潛水型： IP68，其他型 IP65

● 供電電源：

85~265V， 45~63HZ

● 直管段長度：

管道式：上游≥5DN，下游≥2DN

● 連接方式：

流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合GB9119-88的規定。

● 防暴標志：mdllBT4

● 環境溫度： -25℃~+60℃

● 相對溫度：5%~95%

● 消耗總功率：小于20W

三、流量范圍的選擇

最大流量和最小流量必須符合下表中的數值。

內徑（mm）	10	15	20	25	32	40	50	65
Qmin(m³/h) Qmax(m³/h)	0.0848 3.39	0.1908 7.63	0.3391 13.56	0.5299 21.20	0.8681 34.73	1.3565 54.26	2.1195 84.78	3.5820 143.28
內徑（mm）	80	100	125	150	200	250	300	350
Qmin(m³/h) Qmax(m³/h)	5.4259 217.04	8.478 339.12	13.2469 529.88	19.0755 763.02	33.912 1356.48	52.9875 2119.5	76.302 3o52.08	103.8555 4154.22
內徑（mm）	400	450	500	550	600	700	800	900
Qmin(m³/h) Qmax(m³/h)	135.468 5425.96	171.6795 6867.18	211.95 8487	256.46 10258.38	305.208 12208.22	415.422 16616.88	542.592 21703.68	686.718 27468.82
內徑（mm）	1000	1100	1200	1400	1600	1800	2000	2200
Qmin(m³/h) Qmax(m³/h)	847.80 33912	1025.838 41033.52	1220.832 48833.28	1660.688 66467.52	2170.368 86814.72	2746.872 109874.88	3391.20 135648	4103.352 164134.08

四、流量計的外型尺寸　　　　　　　　

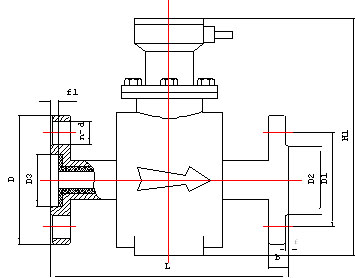

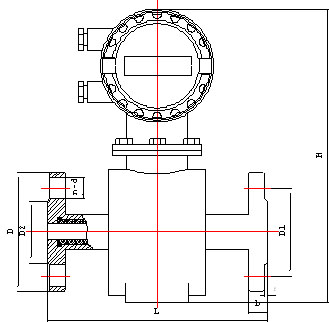

法蘭連接式一體式電磁流量計和分體式電磁流量計的結構及安裝尺寸見圖

LD智能型電磁流量計

口徑（mm）	公稱壓力（MPa）	外形尺寸（mm）
口徑（mm）	公稱壓力（MPa）	H1	H	L	D	D1	n-d
10	2.5	220	290	150	90	60	4-Φ14
15	2.5	220	290	150	95	65	4-Φ14
20	2.5	220	290	150	105	75	4-Φ14
25	2.5	220	290	150	115	85	4-Φ14
32	2.5	235	305	150	140	100	4-Φ18
40	2.5	235	305	200	150	110	4-Φ18
50	2.5	245	315	200	165	125	4-Φ18
65	2.5	256	330	200	185	145	8-Φ18
80	1.6	275	330	200	200	160	8-Φ18
100	1.6	296	345	235	220	180	8-Φ18
125	1.6	325	345	260	250	210	8-Φ18
150	1.6	353	355	300	285	240	8-Φ22
200	1.6	410	380	350	340	295	12-Φ22
200	2.5	420	380	350	360	310	12-Φ25
250	1.6	488	405	450	405	355	12-Φ26
250	2.5	498	405	450	425	370	12-Φ30
300	1.6	520	435	500	460	410	12-Φ26
350	1.6	576	460	500	520	470	16-Φ26
400	1.0	625	485	600	565	515	16-Φ26
450	1.0	685	510	600	615	565	20-Φ26
500	1.0	735	535	600	670	620	20-Φ26
600	1.0	845	585	600	780	725	20-Φ30
700	1.0	952	635	700	895	840	24-Φ30
800	1.0	1064	685	800	1015	950	24-Φ33
900	1.0	1167	735	900	1115	1050	28-Φ33
1000	1.0	1269	785	1000	1230	1160	28-Φ36
